Korytka na kable a instalacja, której nie chce się przerabiać po roku

Instalacja elektryczna w domu jednorodzinnym powstaje raz, a żyje przez dekady. Problem w tym, że potrzeby zmieniają się szybciej: dochodzi pompa ciepła, ładowarka samochodowa, fotowoltaika, monitoring, a w garażu warsztat, którego nie było w planach. Każda z tych rzeczy wymaga nowego obwodu.

Jeśli instalacja została wykonana bez zapasu, każda taka zmiana oznacza kucie. Jeśli z zapasem, wystarcza przeciągnięcie przewodu i dołożenie zabezpieczenia w rozdzielnicy. Różnica w kosztach wykonania jest niewielka, w kosztach rozbudowy ogromna.

Trasa, którą da się rozbudować

W pomieszczeniach technicznych, w garażu i w kotłowni nie ma powodu chować instalacji pod tynkiem. Prowadzenie po wierzchu jest tańsze, szybsze i pozwala dołożyć kolejny przewód bez naruszania ścian. Wygląd ma tu znaczenie drugorzędne wobec praktyczności.

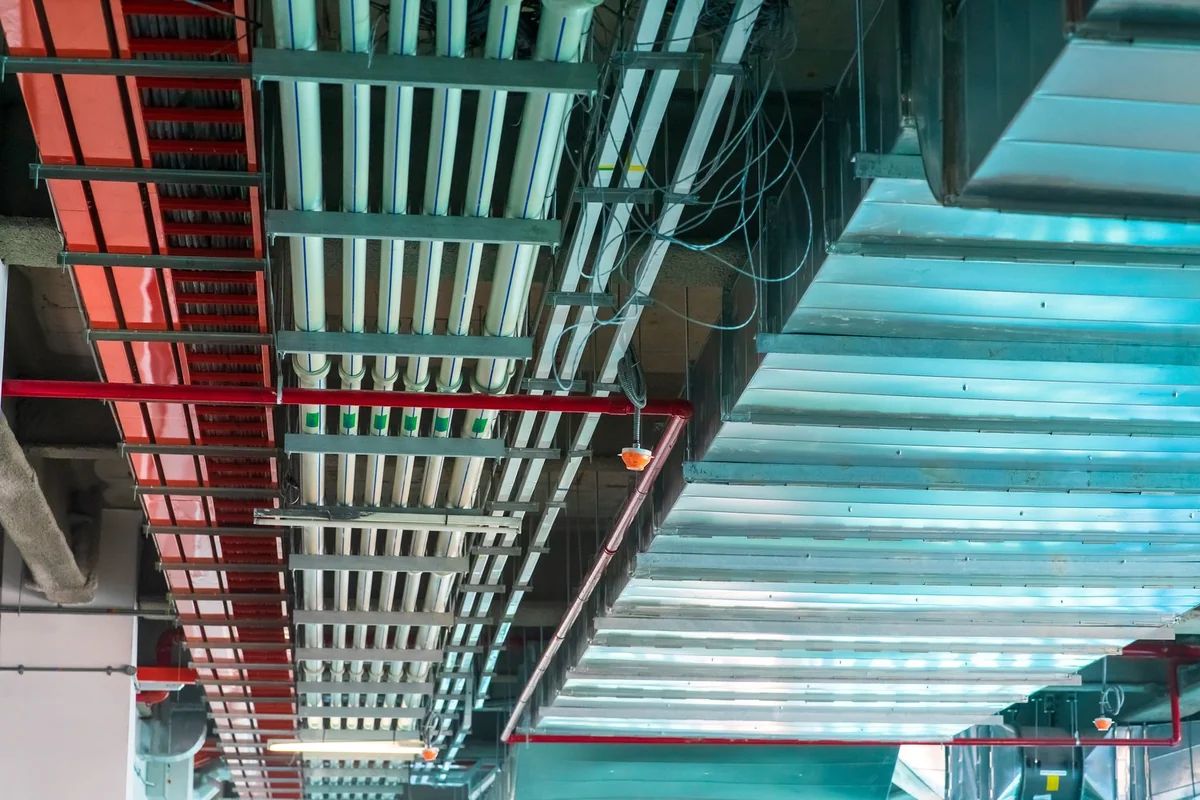

Metalowe korytka na kable sprawdzają się tam, gdzie trasa ma udźwignąć więcej niż kilka przewodów i gdzie liczy się odporność mechaniczna. W pomieszczeniach mieszkalnych stosuje się rozwiązania z tworzywa, dobierane pod wygląd.

Przy planowaniu zostawia się rezerwę. Koryto wypełnione w całości przy pierwszym montażu nie przyjmie już nic, a dołożenie drugiego obok wymaga demontażu i przesunięcia mocowań. Praktyczna zasada mówi o wypełnieniu do połowy przekroju.

Ochrona przeciwprzepięciowa przy zasilaniu z linii napowietrznej

W domach zasilanych linią napowietrzną, częstych poza centrami miast, przepięcia pochodzące z wyładowań atmosferycznych są realnym zagrożeniem dla elektroniki. Uszkodzeniu ulegają nie same przewody, tylko urządzenia: sterowniki kotła, falownik fotowoltaiki, sprzęt komputerowy.

Ochrona polega na zastosowaniu ograniczników przepięć w rozdzielnicy, dobranych do typu zasilania i do tego, co ma chronić. To element o cenie ułamka wartości sprzętu, który zabezpiecza, a mimo to w starszych instalacjach bywa go brak.

Warto pamiętać, że ochrona przepięciowa działa tylko wtedy, gdy instalacja ma sprawne uziemienie. Ogranicznik podłączony do uziemienia o wysokiej rezystancji nie odprowadzi energii i pełni funkcję dekoracyjną w rozdzielnicy.

Rozdzielnica z zapasem miejsca

Rozdzielnica dobrana dokładnie na dzisiejsze potrzeby zapełnia się przy pierwszej rozbudowie. Wtedy zaczyna się kombinowanie: moduły łączone, przewody wpinane po dwa w zacisk, a w skrajnych przypadkach druga rozdzielnica obok pierwszej.

Zapas trzydziestu procent miejsca przy wykonaniu kosztuje niewiele i wystarcza na lata. Warto też przewidzieć miejsce na ograniczniki przepięć, sterowanie ogrzewaniem i ewentualny licznik dla fotowoltaiki.

Druga sprawa to opis obwodów. Rozdzielnica bez opisu oznacza, że przy każdej pracy wyłącza się po kolei i sprawdza, co zgasło. Trwałe etykiety kosztują kilkadziesiąt złotych i oszczędzają godziny przy każdej interwencji.

Przewody w ziemi i na zewnątrz

Instalacja prowadzona poza budynkiem pracuje w innych warunkach: promieniowanie słoneczne, wilgoć, mróz i uszkodzenia mechaniczne. Przewód przeznaczony do wnętrz ułożony na zewnątrz kruszeje po kilku sezonach.

Przy układaniu w ziemi liczy się głębokość i zabezpieczenie: rura osłonowa, taśma ostrzegawcza nad przewodem oraz zapas długości przy obu końcach. Przewód ułożony bez zapasu nie pozwoli na przesunięcie skrzynki nawet o pół metra.

Przy zasilaniu budynków gospodarczych i oświetlenia ogrodowego warto od razu położyć jeden przewód więcej albo rurę osłonową z pilotem. Kolejny wykop na tej samej trasie kosztuje wielokrotnie więcej niż dołożony materiał.

Przy zasilaniu z linii napowietrznej warto też sprawdzić stan przyłącza i zabezpieczenia przedlicznikowego. W starszych domach bywa ono dobrane do mocy sprzed trzydziestu lat, co przy dołożeniu pompy ciepła i ładowarki samochodowej kończy się zadziałaniem zabezpieczenia w najzimniejszy dzień sezonu.

Prace, które wykonuje elektryk

Montaż koryt, rur osłonowych i przygotowanie tras może wykonać ekipa ogólnobudowlana. Wszystko, co dotyczy podłączeń pod napięciem i rozdzielnicy, wykonuje osoba z uprawnieniami, a prace kończą się pomiarami i protokołem.

Ten protokół jest potrzebny nie tylko przy odbiorze budynku. Przy szkodzie zgłaszanej ubezpieczycielowi jest jednym z pierwszych dokumentów, o które pyta likwidator, a jego brak przenosi ciężar dowodu na właściciela.

Warto też zachować schemat instalacji i aktualizować go po każdej zmianie. Po trzech rozbudowach nikt nie pamięta, co gdzie biegnie, a odtworzenie tej wiedzy kosztuje więcej niż jej bieżące utrzymanie.

Kompletowanie materiału

Przy pracach instalacyjnych brak jednego drobiazgu potrafi wstrzymać ekipę na pół dnia. Dlatego listę materiału robi się przed rozpoczęciem, licząc mocowania i kształtki z zapasem, bo na budowie zawsze wychodzi jedno przejście więcej niż w planie.

Zamówienie z jednego miejsca oznacza jedną dostawę i spójny system: koryta, pokrywy, łączniki i mocowania z tej samej serii pasują do siebie bez kombinowania. Asortyment tras kablowych z parametrami prowadzi hurtownia Onninen.

Po zakończeniu prac warto zrobić zdjęcia tras przed zakryciem i schować je razem z dokumentacją domu. To materiał, który przydaje się przy każdym wierceniu w ścianę przez kolejne dwadzieścia lat. Karty katalogowe znajdziesz na www.onninen.pl.
